免燒陶粒是我國*近幾年發(fā)展起來的新的產(chǎn)品，在國內(nèi)，安徽、湖南、東北等地也曾研制和生產(chǎn)過免燒陶粒。雖然免燒陶粒是陶粒家族中的后起之秀，但它代表了陶粒的發(fā)展方向。免燒陶粒是未來發(fā)展的趨勢。

免燒陶粒就是不用焙燒的陶粒，這種陶粒是采用各種活性固體廢棄物、外加劑以及其他輔助材料，經(jīng)過造粒，然后經(jīng)自然養(yǎng)護(hù)（或太陽能養(yǎng)護(hù)，蒸氣養(yǎng)護(hù)、蒸壓養(yǎng)護(hù)）而成的人造輕集料。

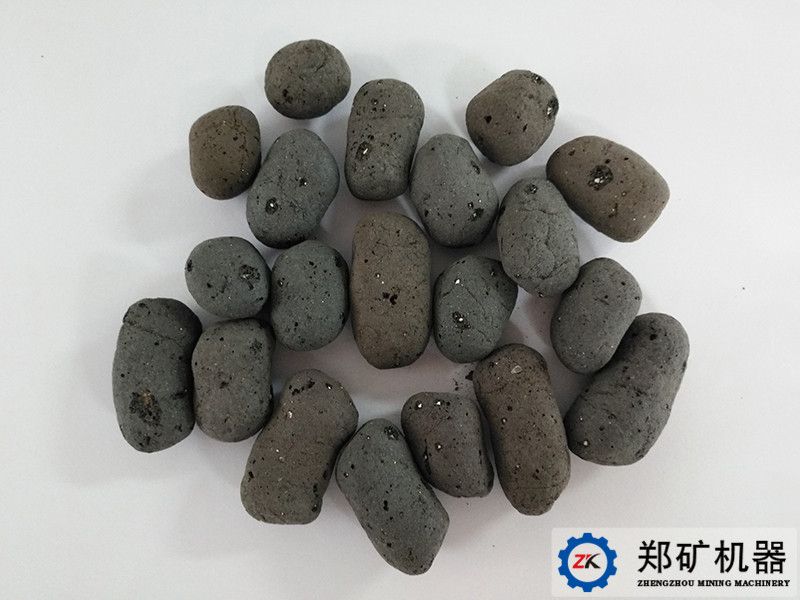

免燒陶粒是不經(jīng)高溫?zé)疲诔叵略炝＃?jīng)自然養(yǎng)護(hù)而成的圓形或不規(guī)則形顆粒。它的外殼呈陶質(zhì)狀，堅(jiān)硬而粗糙，內(nèi)部多孔。免燒陶粒因所用原料不同顯示的顏色也不同，一般為灰黑色或青灰色。

與焙燒陶粒的異同

目前，我國的陶粒以焙燒型為主。免燒陶粒與焙燒陶粒有所不同。它和傳統(tǒng)焙燒陶粒既有相同之處也有不同之處。

一、相同之處

1、外形相同不論是焙燒陶粒還是免燒陶粒其外形均為圓形、橢圓形、扁圓形、碎石形。

2、堆積密度相近免燒陶粒的堆積密度略高于焙燒陶粒但大體接近。其超輕陶粒的密度小于500kg/m3，普通陶粒的堆積密度為600～800kg/m3,高強(qiáng)陶粒的堆積密度為800～1100kg/m3。

3、強(qiáng)度相同其筒壓強(qiáng)度和強(qiáng)度標(biāo)號(hào)都和焙燒陶粒相同，它的強(qiáng)度標(biāo)準(zhǔn)按焙燒陶粒標(biāo)準(zhǔn)進(jìn)行。

4、用途相同凡是焙燒陶粒的使用場合，免燒陶粒均可使用， 而它們的使用方法也基本相同，沒有太大的差異。

5、造粒工藝相同，二者都采用相同的造粒設(shè)備和相同工藝，陶粒的成型方法基本一樣。

二、不同之處

1、外觀顏色不同焙燒陶粒的顏色一般為紅色、黃色、暗紅或暗黃色，而免燒陶粒的顏色和固體廢棄物的顏色一致。例如粉煤灰陶粒的顏色屬于灰黑色，沸石粉陶粒的顏色灰白色。由于固體廢棄物品種很多，免燒陶粒的顏色也很多。

2、內(nèi)部結(jié)構(gòu)不同，燒脹陶粒為封閉型多孔結(jié)構(gòu)，空隙多。免燒陶粒和焙燒陶粒相比密實(shí)度較高，也不是全部都有封閉氣孔型結(jié)構(gòu)，只有加入發(fā)泡劑的陶粒才有封閉氣孔結(jié)構(gòu)。

3、工藝不同焙燒陶粒都要經(jīng)過焙燒工藝，而免燒陶粒沒有焙燒工藝，大多采用自然養(yǎng)護(hù)、蒸氣養(yǎng)護(hù)和蒸壓養(yǎng)護(hù)。這是二者*大的不同。

4、吸水率不同焙燒陶粒的吸水率較低，一般小于15%。而免燒陶粒吸水率略高，一般大于15%。當(dāng)然，經(jīng)過采用先進(jìn)配方或經(jīng)過表面處理，免燒陶粒也可以達(dá)到很羝的吸水率。我們目前研制的一種新型免燒陶粒，其吸水率就小于1 5%。

免燒陶粒優(yōu)點(diǎn)和缺點(diǎn)

 1、優(yōu)點(diǎn)投資小，易于實(shí)施，工藝藝簡單，技術(shù)難度小；更換品種容易，機(jī)動(dòng)靈活；生產(chǎn)成本低，效益更好；車間占地面積小，機(jī)械規(guī)模小；陶粒的性能能滿足需要；符臺(tái)生產(chǎn)節(jié)能的大趨勢，工藝遠(yuǎn)景好；固體廢棄物利用率高；不用黏土，保護(hù)耕地。

2、缺氨制品密度略大；外觀效果不如焙燒產(chǎn)品；質(zhì)量受養(yǎng)護(hù)方式影響很，配比比較嚴(yán)格，配料誤差要求較小。

在一般情況下-免燒工藝不適合生產(chǎn)超輕陶粒，除非采用特殊配方和工藝。和焙燒工藝相比，在超輕陶粒*域，免燒工藝如生產(chǎn)出超輕陶粒，但成本可能高于焙燒工藝。
